Struktura, princip i vodič za odabir koncentričnog/ekscentričnog PE ekscentričnog reduktora

Pri spajanju dviju cijevi različitih promjera bitni su redukcijski spojevi. Međutim, tradicionalni koncentrični dizajni imaju inherentne nedostatke pri rukovanju određenim tekućinama i radnim uvjetima. Iz tog razloga, PE ekscentrični reduktori , sa svojim jedinstvenim konstrukcijskim dizajnom i vrhunskom izvedbom, postali su profesionalni izbor za rješavanje složenih problema s tekućinama.

1. Što je PE ekscentrični reduktor?

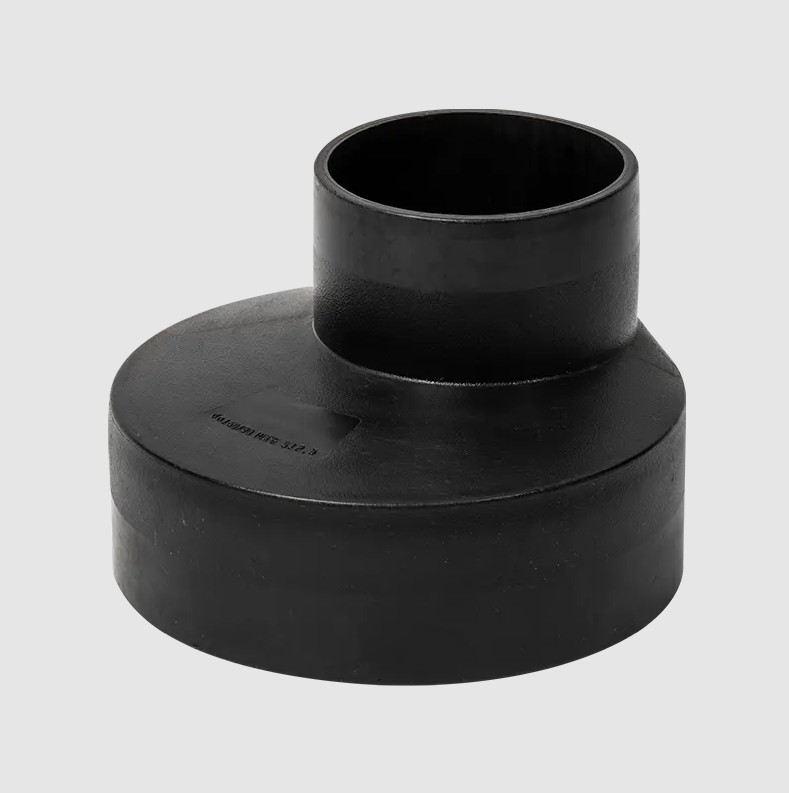

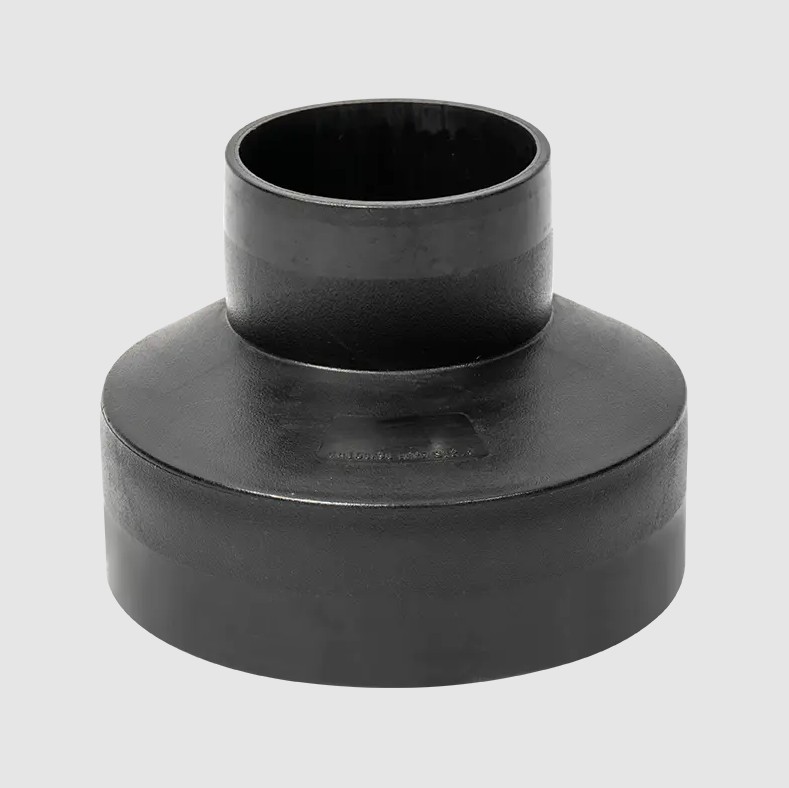

A PE ekscentrični reduktor je specijalizirani spoj koji se koristi za postizanje glatkog prijelaza između promjera cijevi. Izrađen od izdržljivog polietilena (PE), nudi izvrsnu otpornost na koroziju, visoku čvrstoću, laganu konstrukciju i izvrsnu kemijsku otpornost, što ga čini širokim korištenjem u raznim područjima, uključujući zaštitu vode, plin i kemijski inženjering.

Za razliku od konvencionalnih koncentričnih reduktora, središnje crte dva kraja a PE ekscentrični reduktor — veći i manji promjer — ne podudaraju se, već su pomaknuti. Strukturno, pokazuje asimetričan suženi prijelaz, s jednim rubom koji ostaje ravan, dok se drugi rub sužava. Upravo ovaj jedinstveni ekscentrični dizajn daje mu ključnu prednost u kontroli tekućine.

2. Koji je princip iza PE ekscentričnog reduktora?

Princip rada PE ekscentrični reduktor temelji se na optimizaciji dinamike fluida kako bi se uklonila dva glavna inženjerska izazova koji se mogu pojaviti pri promjenama promjera u horizontalnim cjevovodima: kavitacija i taloženje krutih tvari.

U horizontalnim cjevovodima, tradicionalni koncentrični reduktori rezultiraju strukturnim diskontinuitetima na putu tekućine na vrhu ili dnu:

• Uklanjanje rizika od kavitacije (horizontalna ugradnja s ravnim vrhom): Kod prijenosa tekućina, ako se ravna strana reduktora nalazi na vrhu cjevovoda (tj. instalacija s ravnim vrhom), ovaj dizajn sprječava nakupljanje plina u prijelaznoj zoni gdje se promjer povećava, sprječavajući stvaranje zračnih džepova ili kavitacije. Kavitacija je glavni uzrok kavitacije, vibracija i oštećenja tijela crpke. Stoga je ravna instalacija ekscentričnih reduktora u usisne vodove crpke ključna za zaštitu opreme.


• Sprječavanje taloženja čvrstih tvari (horizontalna ugradnja s ravnim dnom): Kod prijenosa tekućina koje sadrže čvrste čestice (kao što je mulj, otpadna voda i mulj rude), ako je ravna strana reduktora smještena na dnu cijevi (tj. instalacija s ravnim dnom), osigurava kontinuirano i glatko dno cijevi, eliminirajući "mrtve zone" gdje se tekućina usporava ili stagnira. To učinkovito sprječava taloženje, nakupljanje i aglomeriranje čvrstih čestica pri promjeni promjera, čime se bitno smanjuje rizik od začepljenja cijevi.



3. Kada koristiti PE ekscentrične reduktore?

Zbog svojih jedinstvenih mogućnosti optimizacije protoka, PE ekscentrični reduktori prvenstveno se koriste u sljedećim kritičnim primjenama s posebnim zahtjevima za fluidno okruženje:

• Zaštita ulaza pumpe: Ovo je najčešći scenarij primjene. Kako bi se osigurao gladak protok tekućine bez mjehurića u crpku, svi reduktori spojeni na horizontalni ulaz crpke moraju biti PE ekscentrični reduktori postavljeni na ravni vrh.


• Sadrži krute tvari: U industrijama kao što su kemijska obrada, rudarstvo i obrada otpadnih voda, cjevovodi koji prenose velike količine suspendiranih krutih tvari, kaše ili medija visoke viskoznosti moraju koristiti instalaciju s ravnim dnom kako bi se spriječilo taloženje.


• Drenaža cijevi i gravitacijski protok: Kada dizajn cjevovoda zahtijeva potpunu drenažu medija ili kada se cjevovod oslanja na gravitaciju za transport tekućine, ekscentrični reduktor s ravnim dnom osigurava potpunu drenažu i sprječava nakupljanje zaostale tekućine.


4. Koja je razlika između koncentričnog reduktora i PE ekscentričnog reduktora?

Iako se i koncentrični reduktori i PE ekscentrični reduktori koriste za smanjenje promjera cijevi, oni se bitno razlikuju u strukturi i funkciji:

• Osnovna strukturna razlika: Concentric reducers are perfectly symmetrical frustums, with the centerlines of their two ends aligned. PE ekscentrični reduktori, s druge strane, imaju pomaknutu središnju liniju i strukturno su asimetrični, s jednom stranom ravnom.


• Razlike u primjenjivim radnim uvjetima: Koncentrični reduktori prikladni su za primjene gdje su svojstva fluida manje kritična ili gdje se promjena promjera cijevi primarno događa u okomitom smjeru (kao što su usponi). PE ekscentrični reduktori, s druge strane, dizajnirani su za rješavanje specifičnih izazova dinamike fluida horizontalnih cjevovoda i specijalizirano su rješenje za rješavanje problema sedimentacije i kavitacije.


• Utjecaj na tekućine: Kada se postavljaju vodoravno, nedostaci u dizajnu koncentričnih cijevi mogu dovesti do nejednakih protoka i stvoriti prostore na vrhu gdje se plin može akumulirati ili područja na dnu gdje se lako može stvoriti sedimentacija, povećavajući učestalost održavanja sustava i operativne rizike.


  Usporedba značajki	Koncentrični reduktor	PE ekscentrični reduktor
  središnja linija	Središnje crte dvaju krajeva cijevi se podudaraju (koaksijalne).	Središnje crte dvaju krajeva cijevi su pomaknute (nekoaksijalne).
  oblik	Simetrični frustum oblik.	Ima asimetrično suženje s jednom ravnom stranom.
  Prednosti instalacije	Koristi se za okomitu instalaciju cijevi ili redukciju cijevi na kratkim udaljenostima.	Može se ugraditi u vodoravne cijevi kako bi se uklonili problemi s taloženjem i kavitacijom.
  Učinci tekućine	Lako može stvoriti zračne džepove na vrhu (vodoravno) ili područja taloženja na dnu (vodoravno).	Dizajn ispiranja optimizira distribuciju tekućine i smanjuje otpor protoku.
  Primjenjive tekućine	Koristi se za čiste plinove ili čiste tekućine.	Prikladan je za tekućine koje sadrže krute čestice, kaše ili one sklone stvaranju plinova.

5. Koje su prednosti PE ekscentričnih reduktora?

Odabir PE ekscentričnih reduktora nije samo ispunjavanje specifikacija dizajna; to je također dugoročna investicija u cijeli sustav cjevovoda. Pogodnosti uključuju:

• Produženi vijek trajanja opreme: Učinkovitim uklanjanjem kavitacije na usisnom otvoru pumpe, oštećenje rotora pumpe i unutarnje komore uzrokovano kavitacijom je značajno smanjeno, značajno produžujući radni vijek skupe opreme.


• Smanjeni operativni troškovi: Sprječavanjem taloženja čvrstih čestica i začepljenja, ispiranje cijevi, odmuljivanje i zastoji u održavanju su smanjeni, poboljšavajući učinkovitost i pouzdanost sustava.


• Visoka učinkovitost prijenosa tekućine: Dizajn glatkog prijelaza minimizira turbulenciju tekućine, smanjuje gubitak tlaka i osigurava glatki prijenos tekućine.


• Izvrsna izdržljivost: Upotrijebljeni PE materijal nudi izvrsnu otpornost na habanje i kemijsku stabilnost, osiguravajući dugotrajan rad u teškim uvjetima.



6. Kada trebam koristiti PE ekscentrični reduktor, a kada koncentrični reduktor?

Odluka o odabiru treba strogo slijediti karakteristike tekućine i orijentaciju cijevi:

• Odabir PE ekscentričnog reduktora:
  • U vodoravnim cijevima, kada se prenose tekućine koje sadrže krute čestice, kaše ili tekućine visoke viskoznosti, instalacija s ravnim dnom je neophodna.


  • U vodoravnim cijevima, pri spajanju na usisni priključak crpke ili druge opreme osjetljive na nakupljanje plina, bitna je instalacija s ravnim vrhom.


• Odabir koncentričnog reduktora:
  • U okomitim cijevima, bilo da je protok uzlazni ili silazni, utjecaj gravitacije osigurava relativno ravnomjernu raspodjelu protoka, pa je dovoljan koncentrični reduktor.


  • U vodoravnim cijevima, kada se prenose čiste tekućine bez sedimenta i sklone plinu (kao što je određena čista voda ili zrak) i kada gubitak tlaka pri promjeni cijevi nije problem, PE ekscentrični reduktor je beskompromisan standard.



Ukratko, za bilo koju horizontalnu promjenu cijevi koja uključuje čistoću tekućine, zaštitu crpke i ispuštanje cijevi, PE ekscentrični reduktor je beskompromisan standard.

7. Kako mogu odrediti središnju liniju PE ekscentričnog reduktora?

Tijekom postavljanja na licu mjesta, osiguravanje ispravne orijentacije PE ekscentričnih reduktora ključno je za sprječavanje grešaka u dizajnu. Ovo obično nije stvar izračuna geometrijske središnje crte, već stvar funkcionalnog pozicioniranja:

Princip pozicioniranja: Funkcija određuje ispiranje.

• Sprječavanje taloženja: Ako je cilj spriječiti taloženje čvrstih čestica, osigurajte da je ravna strana priključka na dnu cijevi. Tijekom instalacije koristite alat kao što je libela za precizno poravnavanje donjih unutarnjih stijenki reduktora i ravnog dijela cijevi.


• Uklanjanje zračnih džepova: Ako je cilj spriječiti nakupljanje plina na vrhu, osigurajte da je ravna strana priključka na vrhu cijevi. Ovo je ključno kod spajanja na usis pumpe.



Pravilna ugradnja osigurava da fiting može u potpunosti obavljati svoju funkciju optimizacije protoka, povećavajući pouzdanost i trajnost cijelog PE cjevovodnog sustava.

8. Koji su načini spajanja PE ekscentričnih reduktora?

Kao ključna komponenta u sustavu cjevovoda, prednosti izvedbe PE ekscentričnih reduktora (eliminiranje zračnih džepova i sprječavanje taloženja) zahtijevaju pouzdane, izdržljive spojeve kako bi se u potpunosti ostvarile njihove prednosti. Tehnologija spajanja polietilenskih (PE) cijevi je srž modernog inženjeringa cjevovoda, a kvaliteta spoja izravno utječe na brtvljenje, nosivost tlaka i vijek trajanja cijelog sustava.

1. Hot-Melt Butt Fusion: Prvi izbor za snagu i ekonomičnost

Hot-Melt Butt Fusion je najčešće korištena i ekonomična tehnologija spajanja PE cijevi, posebno pogodna za PE ekscentrične reduktore velikog promjera. Ova metoda spajanja zagrijava i stvara tlak u spojevima cijevi i krajevima cijevi, uzrokujući njihovo topljenje i ponovno stapanje, tvoreći jedinstveni, integralni spoj sa svojstvima u skladu s osnovnim materijalom.

2. Elektrofuzija: idealan izbor za visoku pouzdanost i složena okruženja

Elektrofuzija koristi grijaću žicu ugrađenu u elektrofuzijski fiting (kao što je ekscentrični reduktor) za stvaranje topline, topeći kontaktnu površinu između fitinga i cijevi. Hlađenje stvara čvrstu vezu.

3. Prirubnički spoj: most za spajanje različitih materijala i opreme

Prirubnički spoj standardna je metoda za spajanje PE ekscentričnih reduktora na metalne cijevi, ventile, pumpe ili drugu opremu koja nije PE. Ovaj spoj koristi par prirubnica, brtvu i set vijaka za stvaranje mehaničke brtve.
