PE cijevni priključci 45° koljeno: sve ključne informacije koje trebate znati?

1.Što je PE cijevni fitinzi 45° koljeno?

1.1 Definicija jezgre i osnove materijala

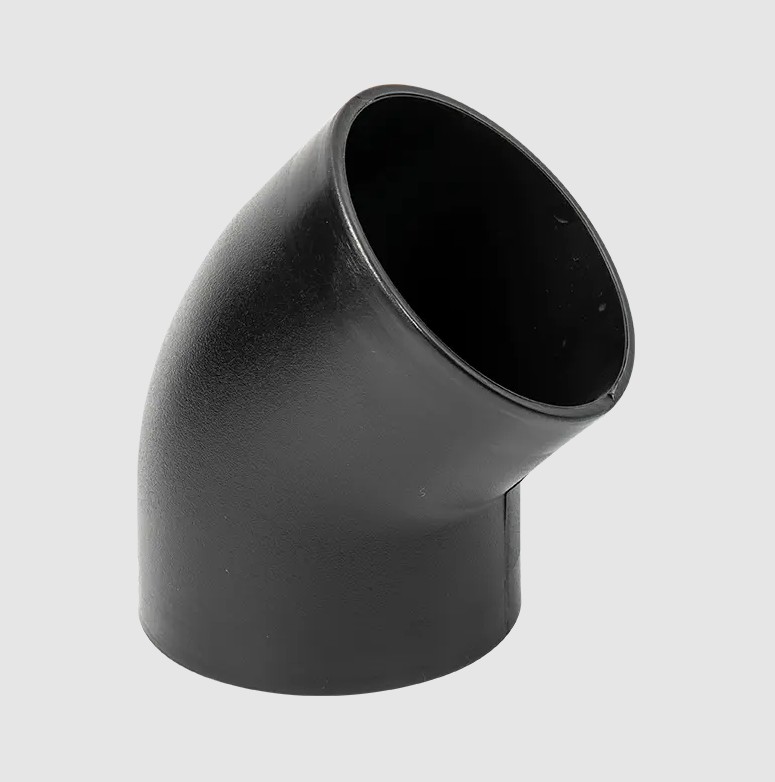

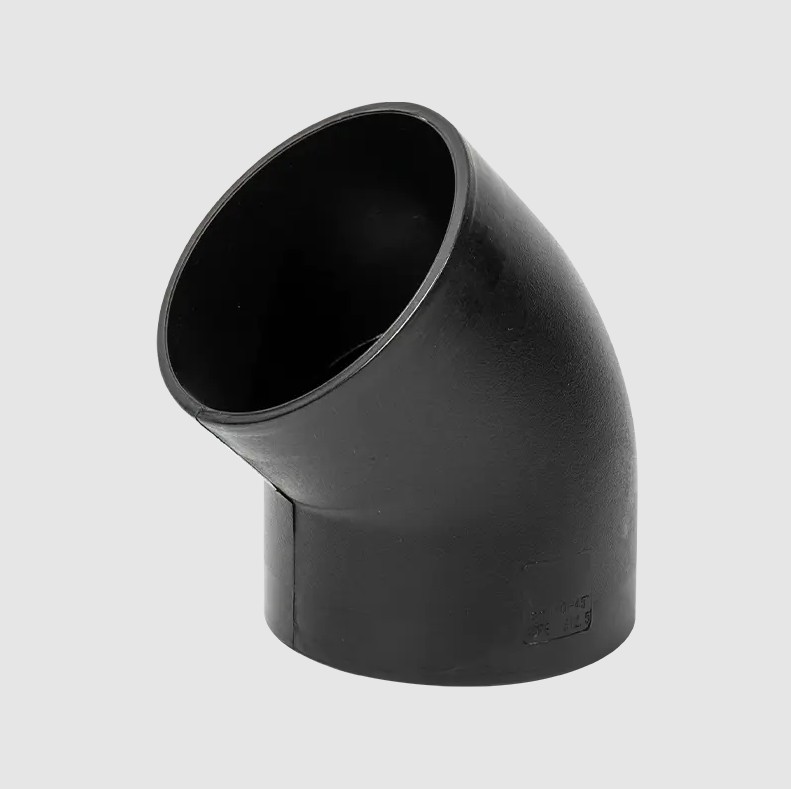

A PE cijevni priključci 45° koljeno je specijalizirani spoj za cijevi izrađen od polietilena visoke gustoće (HDPE) ili polietilena srednje gustoće (MDPE) koji se koristi za postizanje kuta od 45 stupnjeva u sustavu cjevovoda. To je kritična komponenta polietilenskih (PE) cjevovodnih sustava, dizajniranih za smanjenje gubitka energije i hidrauličkog udara kada tekućine mijenjaju smjer.

Izvanredna svojstva PE daju koljenima od 45° sljedeće ključne prednosti: snažnu otpornost na koroziju, izvrsnu otpornost na pucanje od smrzavanja pri niskim temperaturama, laganu i veliku čvrstoću te izvrsnu otpornost na udarce. Ova svojstva osiguravaju da PE cijevni fitinzi 45° koljena održavaju dugoročne, stabilne performanse čak i kada su zakopani pod zemljom, u vrućim i vlažnim okruženjima ili prenose jake kemijske medije, što ih čini idealnom alternativom tradicionalnim metalnim koljenima.

1.2 Standardi proizvodnje i tehnike povezivanja

Proizvodnja PE cijevnih spojnica 45° koljena općenito se pridržava međunarodnih i domaćih standarda, kao što su ISO 4427 i GB/T 13663, kako bi se osiguralo da njihova točnost dimenzija i vrijednosti tlaka zadovoljavaju zahtjeve dizajna.

Glavne metode povezivanja uključuju:

• Fuzija stražnjice: Prikladno za cijevi većeg promjera. Zagrijavanjem koljena i krajeva cijevi do rastaljenog stanja, oni se brzo pritišću jedan na drugi i ostavljaju da se ohlade, stvarajući spoj sa svojstvima brtvljenja i čvrstoćom jednakom samoj cijevi.


• Elektrofuzija: Grijaća žica je ugrađena unutar lakta. Kada se zagrije, spaja površine koljena i cijevi zajedno, tvoreći vrlo pouzdanu, integriranu vezu. Ova veza je jednostavna za rukovanje i nudi dosljednu kvalitetu veze.


2. Koje su prednosti korištenja PE cijevni priključci 45° koljeno ?

Korištenje PE cijevnih spojnica 45° koljena u sustavima cjevovoda odražava sveobuhvatno razmatranje učinkovitosti, sigurnosti i ekonomičnosti u modernom inženjerskom dizajnu.

2.1 Superiorna dinamika fluida

Dizajn zavoja od 45 stupnjeva njegov je najveći tehnički vrhunac. U području kontrole fluida, što je zavoj ravniji, to je niži koeficijent lokalnog otpora (K vrijednost) koji se stvara tijekom protoka fluida. U usporedbi s oštrim koljenima od 90 stupnjeva, PE koljena od 45 stupnjeva mogu:

• Smanjite gubitak glave: Smanjite turbulencije i vrtložne struje unutar cjevovoda, smanjujući trenje i udar na zavoju, čime se poboljšava učinkovitost prijenosa.


• Smanjite potrošnju energije crpne stanice: Niži hidraulički gubici znače manji otpor koji crpna stanica ili kompresor moraju savladati, izravno smanjujući dugoročne operativne troškove cjevovodnog sustava.


• Učinkovito suzbijanje vodenog udara: Glatki otklon protoka vode ublažava udarne valove tlaka generirane naglim promjenama brzine protoka, pružajući važnu zaštitu za cjevovod i opremu pumpi i ventila.



2.2 Dugoročna trajnost i troškovi održavanja

Polietilenski materijal osigurava dugotrajnu pouzdanost lakta. Njegova inherentna otpornost na habanje čini ga mnogo sporijim od metalnih cijevi kada transportiraju medije koji sadrže krute čestice (kao što su kaša i sediment). Nadalje, inherentna kemijska inertnost PE-a to znači PE cijevni priključci 45° koljeno otporni su na elektrokemijsku koroziju, čak i u kiselim i alkalnim sredinama. To rezultira:

• Produženi vijek trajanja: Moguć je životni vijek od preko 50 godina, što daleko premašuje životni vijek mnogih tradicionalnih materijala.


• Smanjena učestalost održavanja: Nema korozije, kamenca i pouzdano brtvljenje značajno smanjuju rizik od curenja i začepljenja, smanjujući troškove rutinskog održavanja i popravka.


3. Koja je razlika između koljena PE 45° i 90°?

Prilikom projektiranja profesionalnih cjevovodnih sustava, izbor između koljena od 45° i 90° ovisi o prioritetu kontrole protoka. Kada je cilj dizajna minimizirati hidrauličke gubitke i optimizirati energetsku učinkovitost sustava, inženjeri će radije koristiti dva PE cijevni priključci 45° koljeno s kratkom cijevi za postizanje zaokreta od 90°. Iako ovo malo povećava opterećenje materijala i instalacije, dugoročne prednosti su značajne.

4. Smanjuje li PE koljeno od 45° protok?

Odgovor je: koljena od 45° u PE cijevi stvaraju lokalni otpor, ali taj otpor je minimalan među svim zakretnim elementima i daleko manji od utjecaja koljena od 90° na protok.

Prema klasičnoj Darcy-Weisbachovoj jednadžbi ili metodi ekvivalentne duljine, ukupni gubitak visine u cjevovodu sastoji se od uzdužnog gubitka (trenje u ravnoj cijevi) i lokalnog gubitka (otpor cijevi).

Funkcija koljena od 45°: Njegovo lagano okretanje učinkovito smanjuje koeficijent lokalnog gubitka. To znači da pri istom tlaku sustava i brzini protoka, sustav cjevovoda koji koristi koljeno od 45° može održati veću efektivnu brzinu protoka.

Osiguranje protoka: Umjesto "smanjivanja protoka", točnije je reći da maksimizira protok. U transportu vode na velike udaljenosti ili preciznog kemijskog transporta, ovo precizno osiguranje protoka čini koljena od 45° u PE cijevima kritičnim spojem za optimizaciju performansi sustava.

5. Koja je upotreba koljena od 45° u PE cijevima? (Osnovne aplikacije i vrijednost industrije)

PE cijevni priključci 45° koljeno , sa svojim vrhunskim performansama i pouzdanim brtvljenjem, široko se koriste u industrijama koje zahtijevaju najviše razine pouzdanosti i učinkovitosti:

• Komunalna i urbana infrastruktura:
  • Sustavi vodoopskrbe: Koristi se za kontrolu tekućine u gradskim glavnim i sekundarnim cjevovodima, osiguravajući nesmetan protok vode i smanjujući rizik od pucanja cijevi.


  • Prijevoz plina: Kao siguran spoj u polietilenskim plinovodima, oni pouzdano mijenjaju rutu cjevovoda i osiguravaju sigurnost gradske opskrbe plinom.


• Industrijska i kemijska industrija:
  • Prijevoz korozivnih medija: Zbog izvrsne otpornosti PE-a na koroziju, prikladni su za cjevovode koji prenose kemijske tekućine kao što su klorovodična kiselina i sumporna kiselina. Koljena od 45° osiguravaju učinkovitost u složenim rasporedima cjevovoda.


  • Prijevoz gnojnice i jalovine: Njihova otpornost na habanje čini ih idealnim izborom za rudarski transport, produžujući vijek trajanja cijevi u visoko abrazivnim okruženjima.


• Poljoprivreda i navodnjavanje:
  • Sustavi za navodnjavanje koji štede vodu: Korišteni u mrežama za navodnjavanje velikih poljoprivrednih površina i vrtova, postižu preciznu distribuciju vode učinkovitom kontrolom tekućine, čuvajući vodne resurse.


• Dizalice topline na tlo i projekti zaštite okoliša: Koriste se za skretanje i spajanje ukopanih cjevovoda, njihova otpornost na niske temperature i pouzdano brtvljenje osiguravaju dugotrajan, stabilan rad sustava.



45° PE cijevno koljeno je središnji spoj za učinkovit, pouzdan i dugotrajan rad u modernim cjevovodnim sustavima. To nije samo fizička komponenta za preusmjeravanje cijevi, već i ključni element u inženjerskom dizajnu koji uravnotežuje kontrolu protoka, optimizaciju energije i isplativost.

6. Kako pravilno montirati i spojiti koljeno PE cijevi od 45°?

Kvaliteta ugradnje PE koljena cijevi od 45° izravno određuje radnu sigurnost i brtvljenje cijelog sustava cjevovoda. Ispravno spajanje ključno je za sprječavanje budućih curenja i kvarova. Najčešće korištene profesionalne tehnike spajanja su toplinska fuzija (uključujući spajanje i utičnicu) i električna fuzija.

6.1 Sučeono spajanje (prikladno za cijevi velikog promjera)

Sučeono spajanje jedna je od najsigurnijih metoda za spajanje PE cijevi i koljena. Spaja fiting i cijev u jedan dio, pružajući izvrsno brtvljenje.

• Priprema i poravnanje: Pričvrstite PE koljeno od 45° i PE cijev koju želite spojiti na okvir stroja za otapanje, osiguravajući poravnanje osi s odstupanjem od najviše 10% debljine stijenke.


• Glodanje: Upotrijebite glodalo za glodanje krajeva koljena i cijevi dok oba kraja ne budu ravna, glatka i okomita na os, stvarajući kontinuirane strugotine.


• Grijanje i zadržavanje topline: Postavite grijaću ploču (obično na 200°C do 220°C) između dva kraja i primijenite umjereni pritisak da čvrsto poravnate krajeve. Ova faza je kritična, osigurava ravnomjerno zagrijavanje i formiranje prirubnice, čime se postiže potpuno stapanje materijala.


• Uklanjanje ploče i pritiskanje: Brzo uklonite grijaću ploču i odmah primijenite propisani pritisak spoja. Taj se tlak mora postojano održavati kako bi se osigurala odgovarajuća difuzija i veza rastaljenih materijala.


• Tlak hlađenja i zadržavanja: Održavajte pritisak zgloba (tj. pritisak zadržavanja) određeno vrijeme. Otpustite okvir stroja tek nakon što se spoj prirodno ohladi na navedenu temperaturu, spoj se može spojiti.



6.2 Električna fuzija (primjenjivo na različite promjere i složene radne uvjete)

Elektrofuzija koristi prethodno ugrađene grijaće žice unutar fitinga za topljenje kontaktne površine između koljena i cijevi, stvarajući pouzdanu vezu. Nudi jednostavnost rada i visoku pouzdanost.

• Čišćenje i struganje: Ovo je najkritičniji korak u električnoj fuziji. Upotrijebite specijalizirane alate za temeljito uklanjanje sloja oksida (struganje) s područja utičnice i nastavka koljena od 45° PE fitinga kako biste osigurali čistu spojnu površinu.


• Postavljanje armature: Umetnite ostruganu cijev u koljeno od 45° PE fitinga i učvrstite je pomoću učvršćenja za pozicioniranje kako biste osigurali ravnomjeran razmak bez naprezanja između cijevi i fitinga.


• Snaga grijanja: Spojite aparat za električno zavarivanje i unesite ili postavite parametre grijanja kao što su napon i vrijeme prema crtičnom kodu na spojnici. Kada se priključi napajanje, unutarnja grijaća žica se zagrijava, otapajući polietilenski materijal i ispunjavajući prazninu.


• Hlađenje i održavanje: Nakon uključivanja struje, fiting se mora prirodno ohladiti u skladu s navedenim vremenom hlađenja. Za to vrijeme zglob se ne smije pomicati niti dirati. Tek nakon završetka hlađenja spoj može postići projektiranu čvrstoću i nepropusnost.



7. Koji su uobičajeni kvarovi koljena PE 45°?

iako PE cijevni priključci 45° koljeno nude izvrsnu izdržljivost i otpornost na koroziju, nepravilan rad ili čimbenici okoline ipak mogu uzrokovati neke uobičajene kvarove tijekom instalacije i dugotrajne uporabe.

7.1 Greške pri instalaciji i spajanju (prvenstveno dovode do curenja)

7.2 Dugotrajni kvarovi u radu (koji utječu na sigurnost sustava)

Razumijevanjem ovih uobičajenih kvarova, korisnici ne samo da će bolje razumjeti ograničenja PE cijevnih spojnica 45° koljena, već će također poduzeti proaktivnije preventivne mjere tijekom instalacije i održavanja, osiguravajući dugoročno stabilan rad i učinkovitost kontrole tekućine u sustavu cjevovoda.
